第2編第9章土の性質

第9章土の性質

漁港・漁場の施設の設計に用いる地盤条件は、地盤調査及び土質試験の結果をもとに、設計に必要な成層状態、土の物理的性質、力学的特性等を適切に設定するものとする。

e = \left(1 + \frac{w}{100}\right)\frac{\rho_s}{\rho_t} - 1 \tag{式 2-9-1}

\gamma_t = \frac{\rho_s + \frac{S_r}{100}e\rho_w}{1+e}g = \frac{1+\frac{w}{100}e}{1+e}\rho_s g \tag{式 2-9-4}

D_r = \frac{e_{max} - e}{e_{max} - e_{min}} = \frac{\rho_d - \rho_{d\,min}}{\rho_{d\,max} - \rho_{d\,min}} \cdot \frac{\rho_{d\,max}}{\rho_d} \tag{式 2-9-10}

図 2-9-1 粒径区分とその呼び名

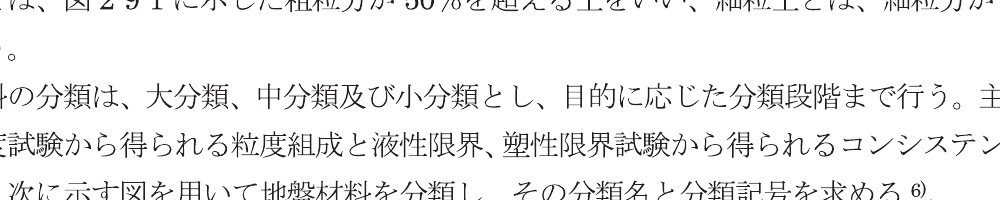

図 2-9-2 地盤材料の工学的分類体系

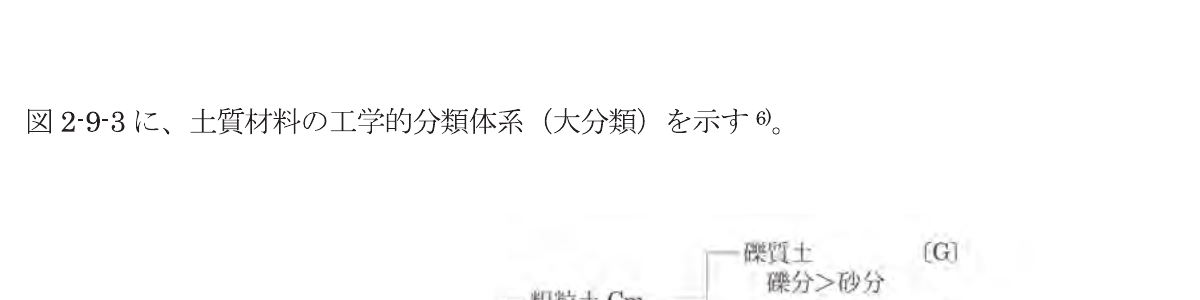

図 2-9-3 土質材料の工学的分類体系（大分類）

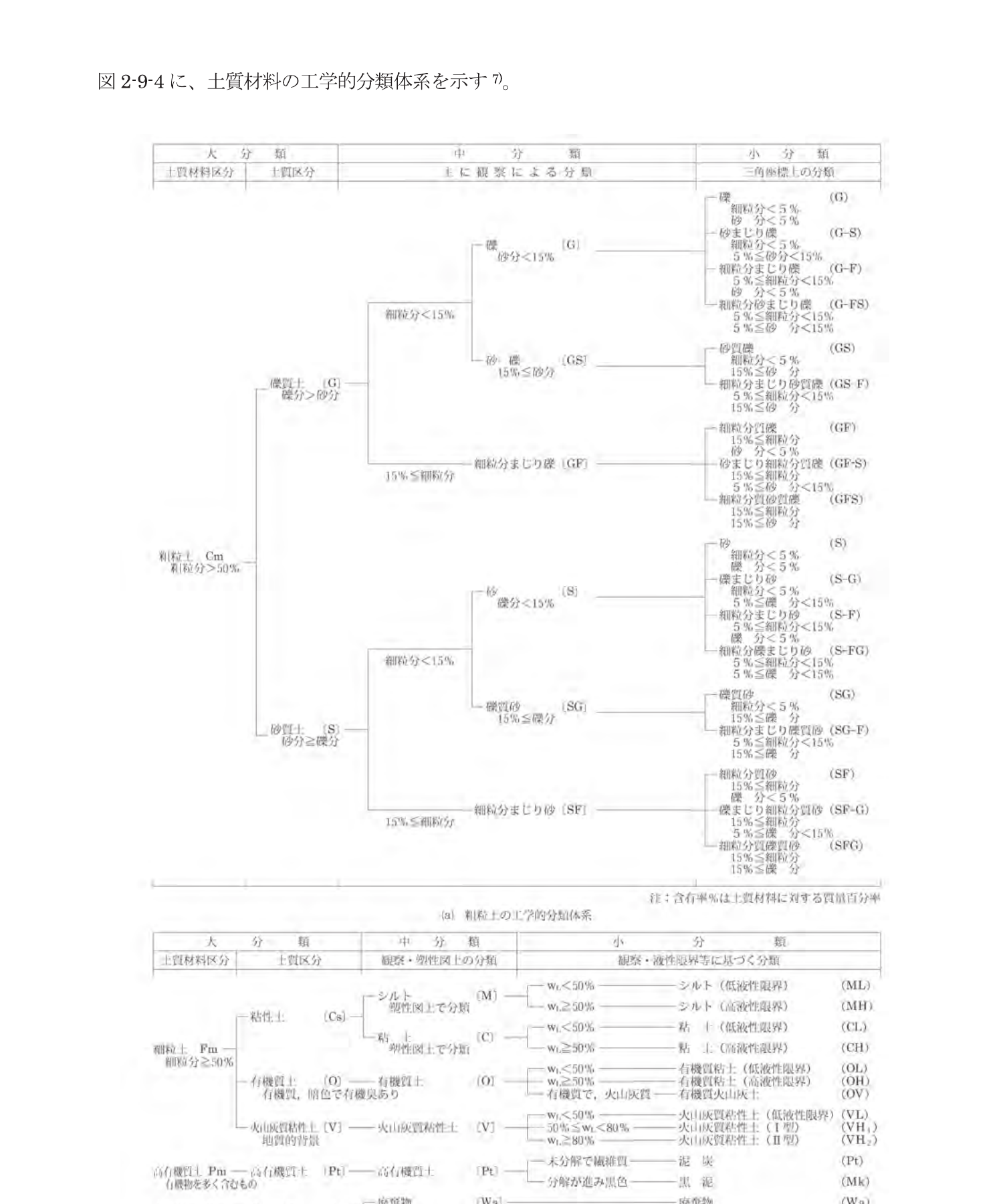

図 2-9-4 土質材料の工学的分類体系

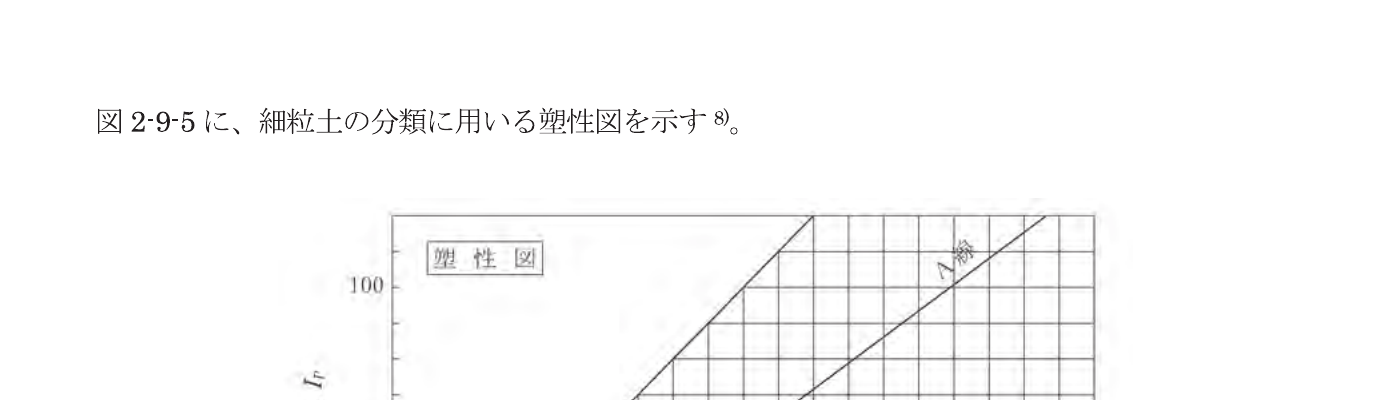

図 2-9-5 塑性図

土の弾性係数は、土の非線形性を考慮して適切に弾性係数を設定することを原則とする。

\tau_f = (\sigma - u)\tan\phi_d \tag{式 2-9-13}

\phi = 25 + 3.2\sqrt{\frac{100N}{70 + p_{w0}'}} \tag{式 2-9-14}

c_u = c_{u0} + kz \tag{式 2-9-19}

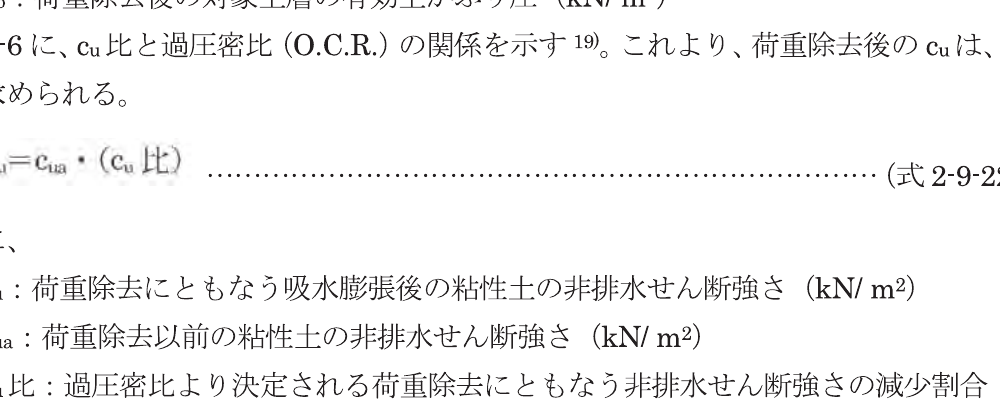

図 2-9-6 $c_u$ 比と過圧密比（O.C.R.）の関係
