第2編第10章土圧及び水圧

第10章土圧及び水圧

構造物に働く土圧は、砂質土、粘性土等の土質、構造物の種類、主働、受働の状態、常時、地震時の状況、及び地下水位の位置等に応じて算定することを原則とする。

p_{n1} = \sigma_{v_{n-1}}' K_n \cos\psi \tag{式 2-10-1}

K_n = \frac{\cos^2(\phi_n \mp \psi)}{\cos^2\psi\cos(\delta + \psi)\left\{1 \pm \sqrt{\frac{\sin(\phi_n \pm \delta)\sin(\phi_n \mp \beta)}{\cos(\delta + \psi)\cos(\psi - \beta)}}\right\}^2} \tag{式 2-10-4}

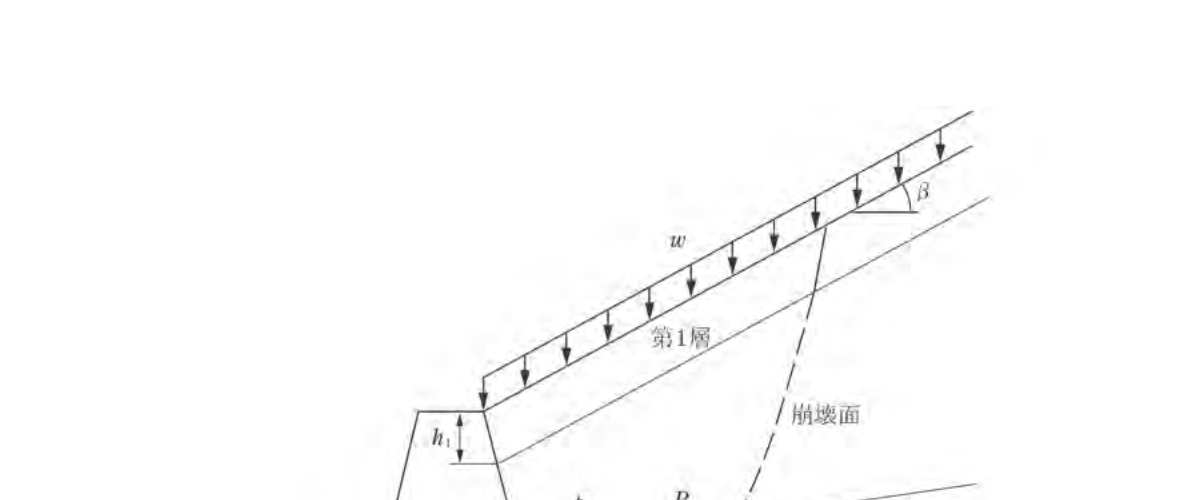

図 2-10-1 壁面に働く土圧

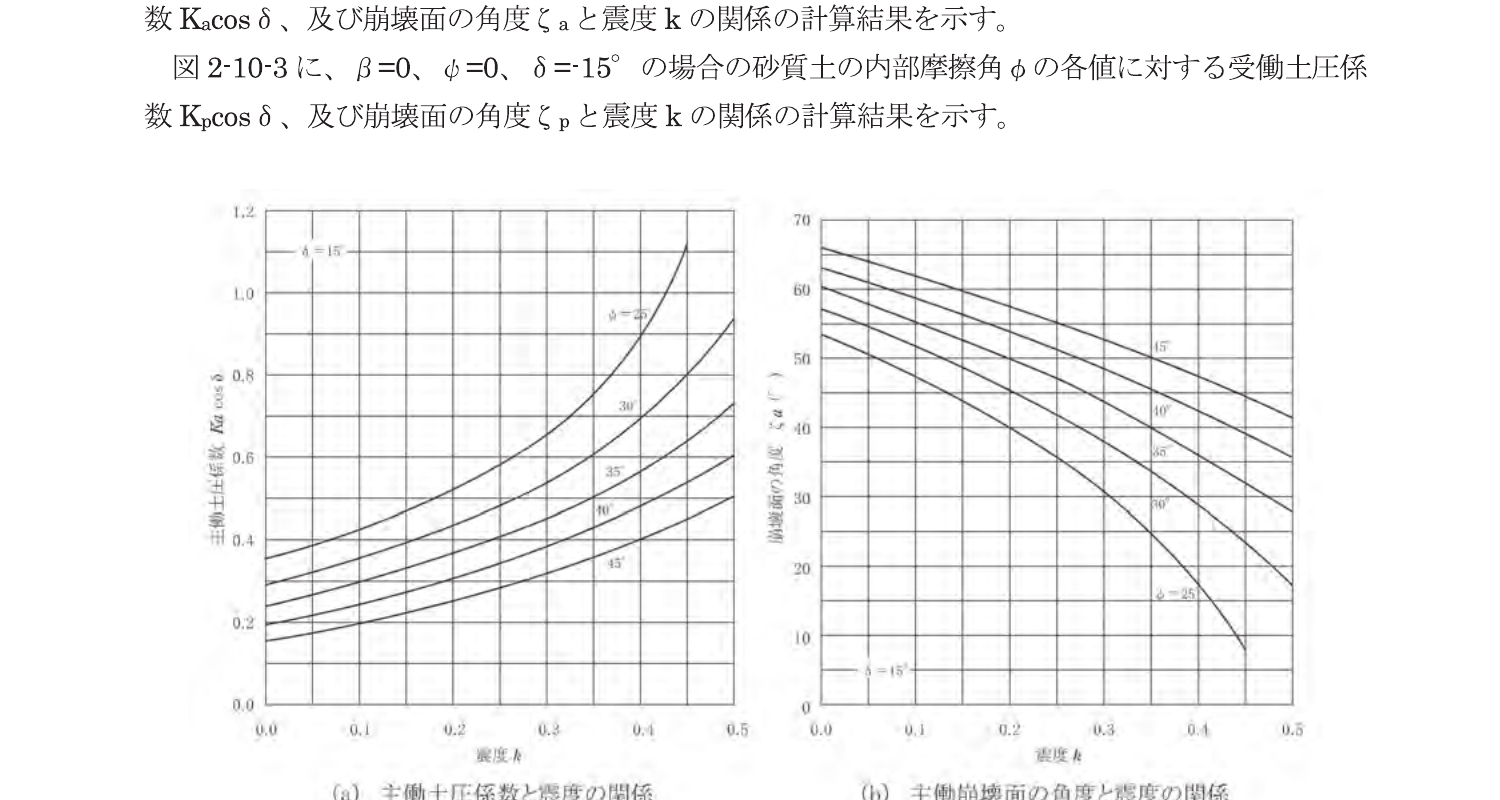

図 2-10-2 主働土圧係数及び主働崩壊面の角度と震度の関係

図 2-10-3 受働土圧係数及び受働崩壊面の角度と震度の関係

地震合成角 $\theta$ は式2-10-18により算定される。

\theta = \tan^{-1}k \quad \text{（水面上の地盤）} \tag{式 2-10-18}

p_a = \sum \gamma_i h_i + w - 2c_u \tag{式 2-10-21}

k' = \frac{2(\sum\gamma_{ti}h_i + \sum\gamma_{satj}h_j + w) + \gamma_{sat}h}{2|\sum\gamma_{ti}h_i + \sum(\gamma_{satj} - \gamma_w)h_j + w| + (\gamma_{sat} - \gamma_w)h}k \tag{式 2-10-27}

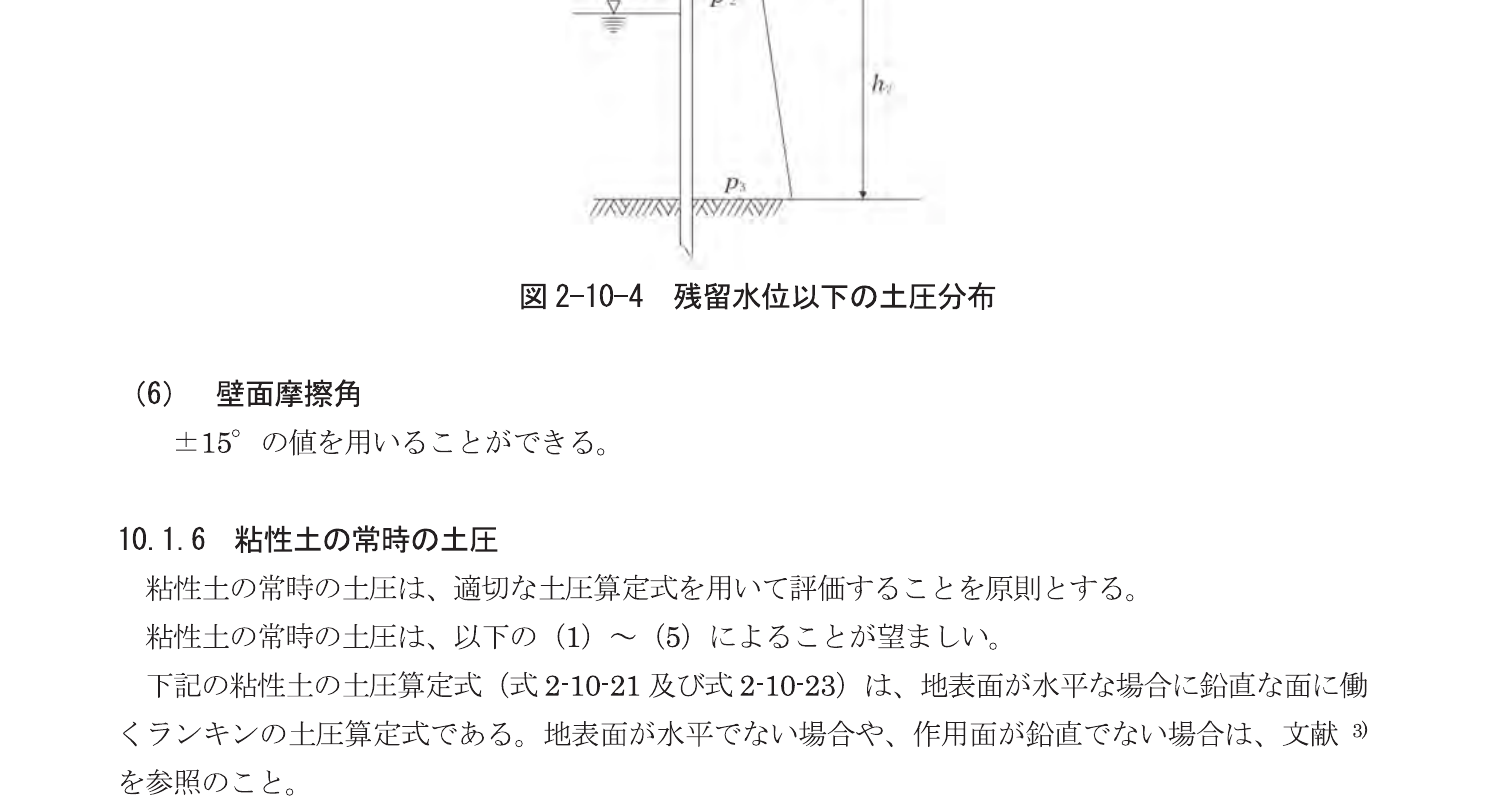

図 2-10-4 残留水位以下の土圧分布

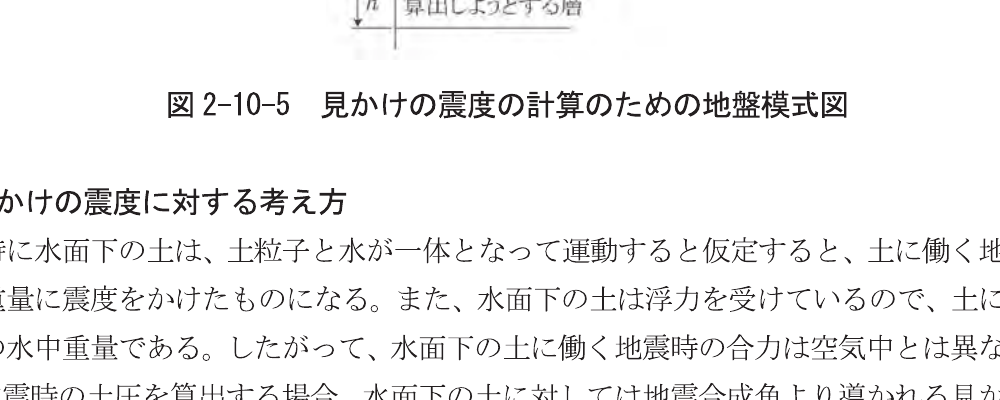

図 2-10-5 見かけの震度の計算のための地盤模式図

h_w = \alpha(H.W.L. - L.W.L.) \tag{式 2-10-30}

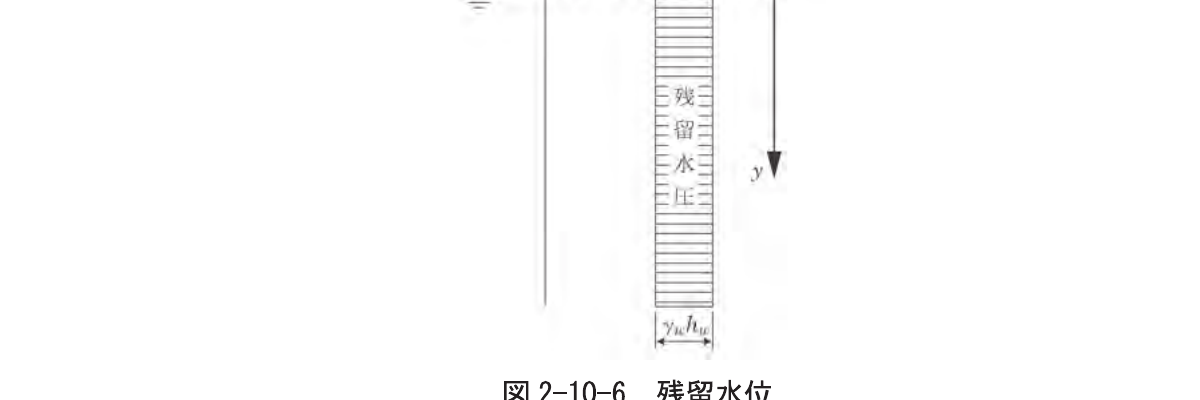

図 2-10-6 残留水位
